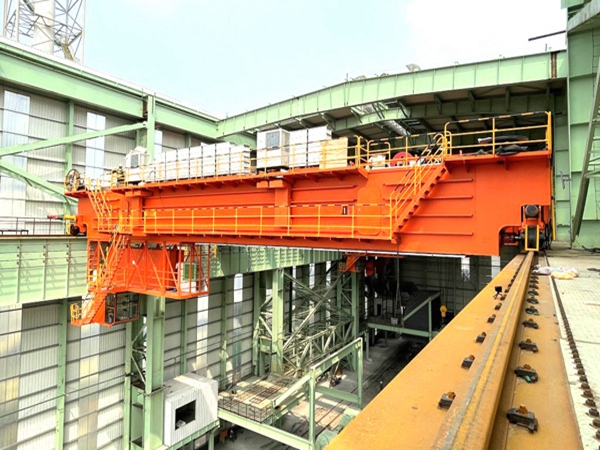

四川雅安32/5吨冶金行吊厂家18336333747主要产品有桥式起重机、门式起重机、冶金铸造起重机、防爆起重机、欧式起重机、智能起重机等起重设备。产品规格齐全、价格合理，可以根据需要定做设计。
一、设备布局优化：减少干扰耦合路径
1、空间隔离原则
将变频器、伺服驱动器等强电磁发射设备与PLC、传感器等敏感设备分区域布置，间距建议≥1米。例如，某钢厂将变频器柜移至行吊端梁外侧，使控制柜内电磁干扰强度降低40%。高压电缆与信号电缆分层敷设，避免平行走线；若必须交叉，需保持90°垂直交叉，减少电容耦合。
2、动力线与控制线分离
主电源线与控制信号线分设独立桥架，间距≥30cm。某铝厂改造后，信号误码率下降75%。
二、屏蔽设计：阻断电磁辐射传播
1、电缆屏蔽处理
变频器至电机的动力电缆采用金属屏蔽层电缆，屏蔽层两端接地，阻抗≤1Ω/km。传感器信号线使用双绞屏蔽线，绞距≤15mm，可抵消共模干扰；屏蔽层在控制端单点接地，避免地环路干扰。
2、设备外壳屏蔽
电气控制柜采用镀锌钢板或不锈钢外壳，厚度≥1.5mm，缝隙处加装导电橡胶条密封；柜门安装弹簧片接地装置，确保屏蔽连续性。对高频干扰源加装金属屏蔽罩，减少辐射泄漏。
三、接地系统：构建低阻抗回流路径
1、单点接地原则
所有设备接地端子汇总至总接地排，避免多点接地形成地环路。某冶金企业改造后，系统噪声电压从50V降至5V以下。接地线选用多股铜芯线，截面积≥16mm²，长度≤5米，降低阻抗。
2、等电位联结
将行吊金属结构、轨道、电缆桥架通过铜编织带与总接地排连接，形成等电位体，消除电位差引发的干扰。
四、滤波技术：抑制传导干扰
1、输入端滤波
在变频器、伺服驱动器电源输入侧加装EMI滤波器，衰减20kHz~10MHz频段干扰。某钢厂测试显示，滤波后电源线干扰电压从30V降至3V。对敏感设备电源加装隔离变压器，阻断共模干扰传导。
2、输出端滤波
在电机动力电缆输出端安装正弦波滤波器，将PWM波形转换为近似正弦波，减少高频谐波辐射。
五、操作规范：降低人为干扰风险
1、协同作业通信协议统一
多台行吊间采用抗干扰能力强的通信协议，避免使用模拟量信号传输；通信线加装磁环抑制高频干扰。同步控制时，通过光纤传输替代电缆，实现电气隔离。
2、定期维护与检测
每季度检查电缆屏蔽层完整性，修复破损点；使用频谱分析仪监测关键点电磁干扰强度，建立干扰图谱。对变频器参数进行优化，降低载波频率，减少高频辐射。
